施工事例(工事別/一般建築)detail

個別施工事例


工事名 期間 所在地 概要
T社様出荷場屋根増設工事H23.02.09〜25大阪市浪速区 鉄骨屋根の増設工事

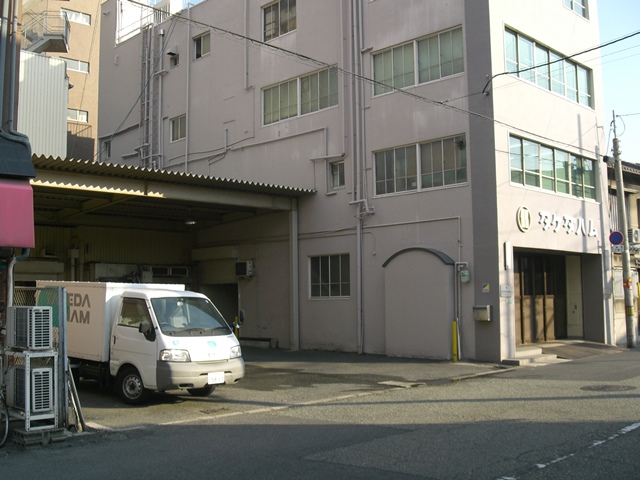

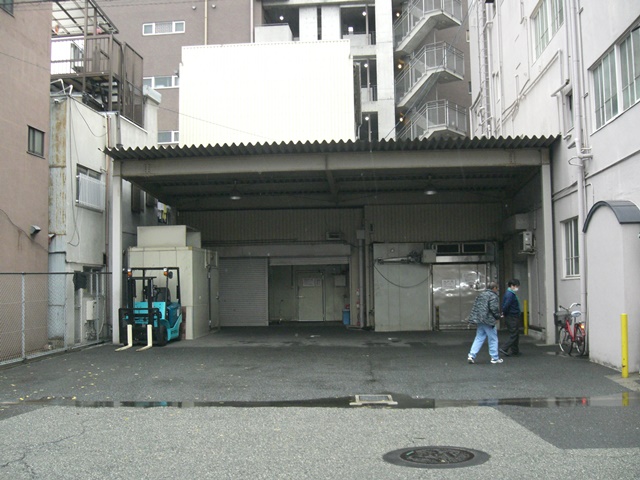

施工前
食品倉庫前出荷場の駐車スペースの屋根が小さく、 雨天、猛暑日の為に大屋根を増設とのご希望でした。
 屋根の高さを考慮し、既設屋根の軒先が最上部となる  ように逆勾配で増設する計画としました。

施工中

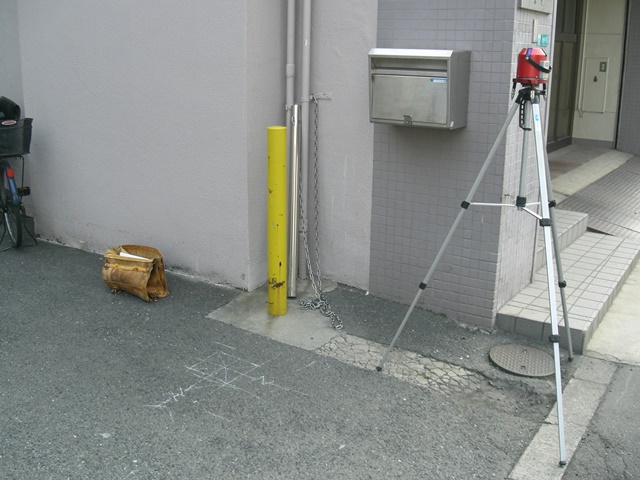

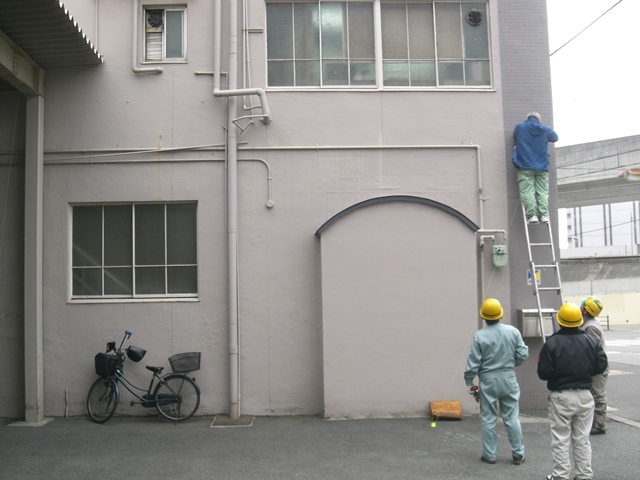

現場測量。。

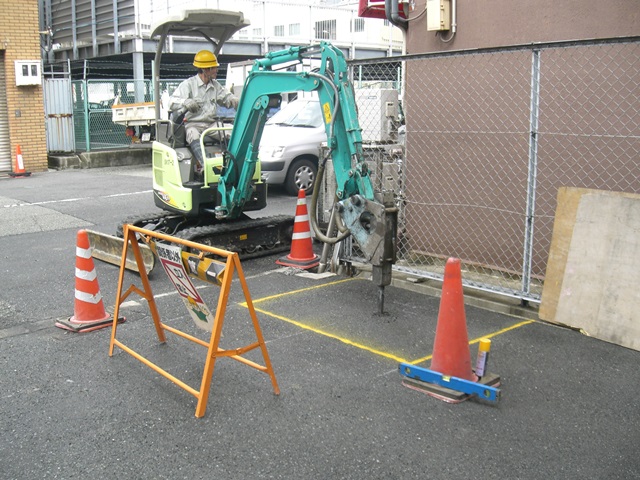

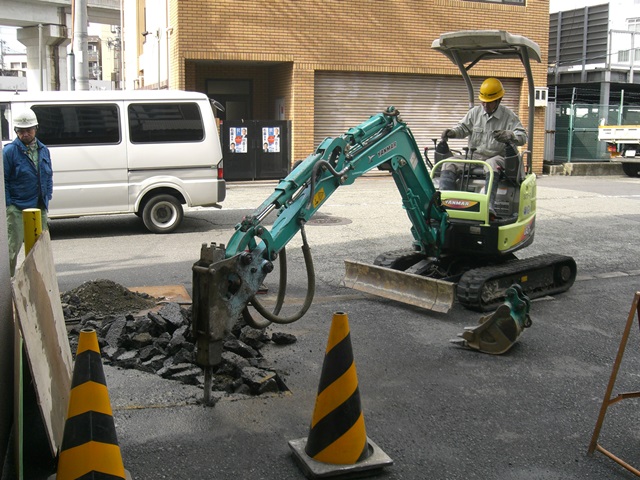

柱基部掘削。 路面カッター切り。。

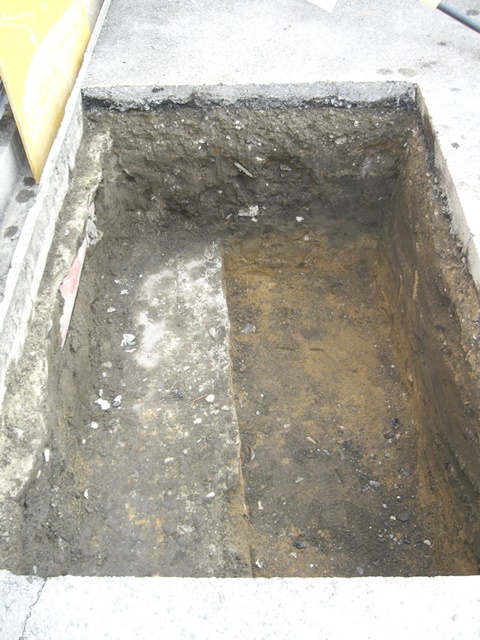

   基礎コンクリート幅に開口。

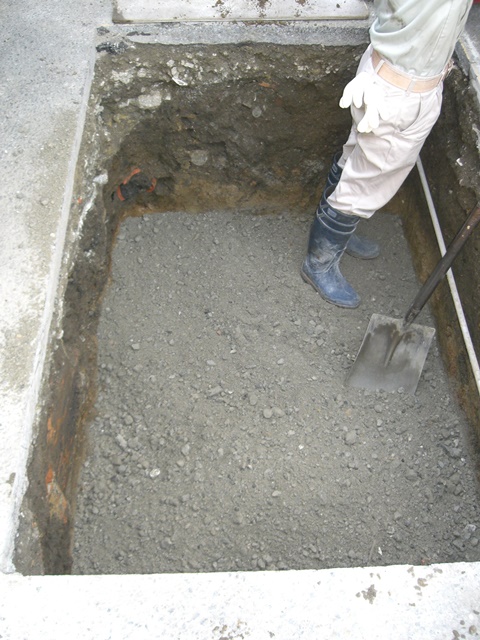

 基礎下部、栗石敷設。  転圧地業。

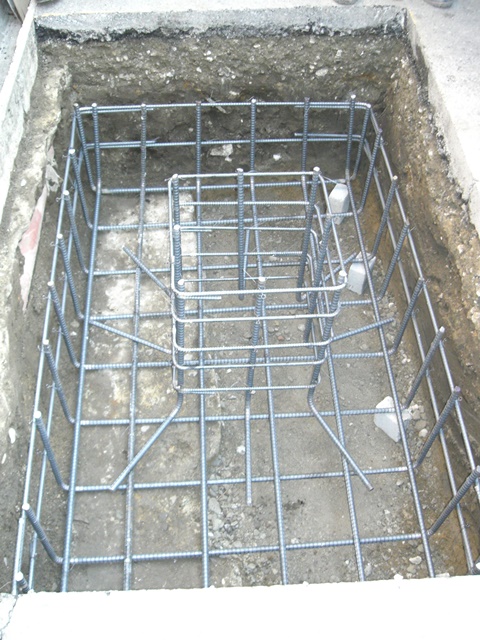

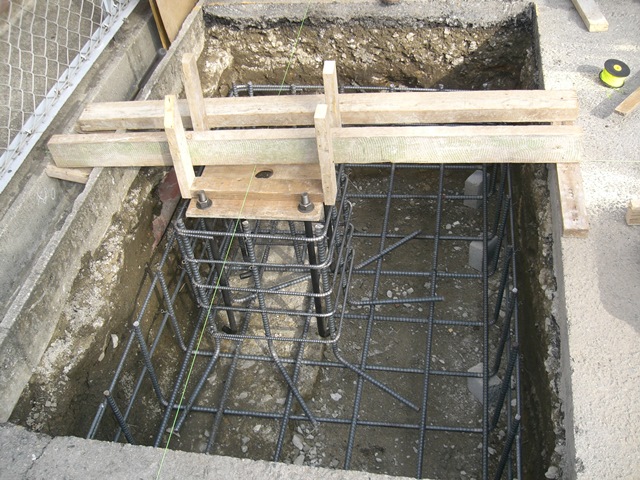

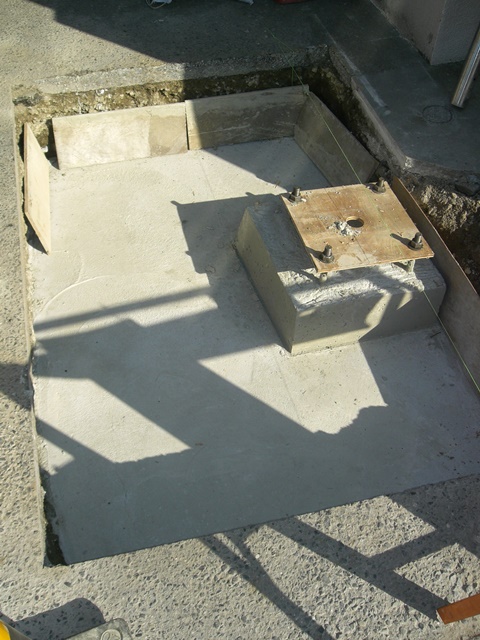

 工場製造の基礎鉄筋設置。  GL(地盤面)との高さ調整。

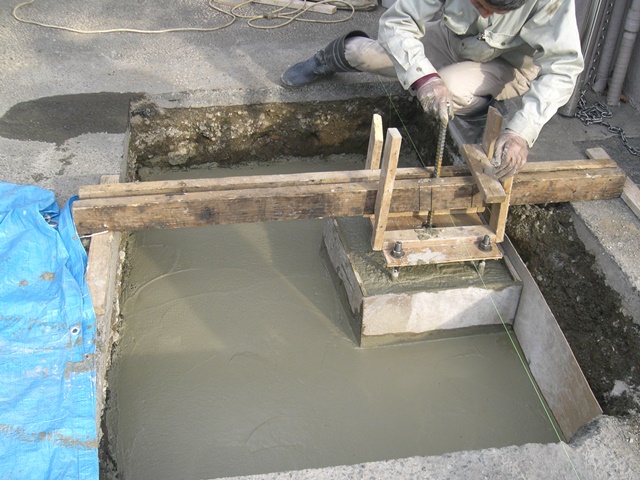

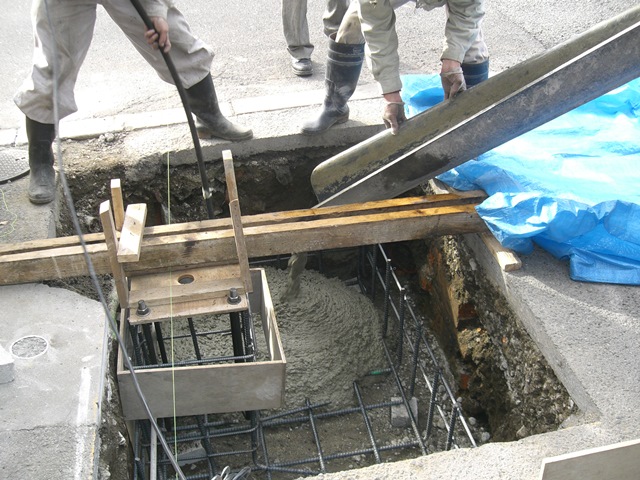

 コンクリート打設。

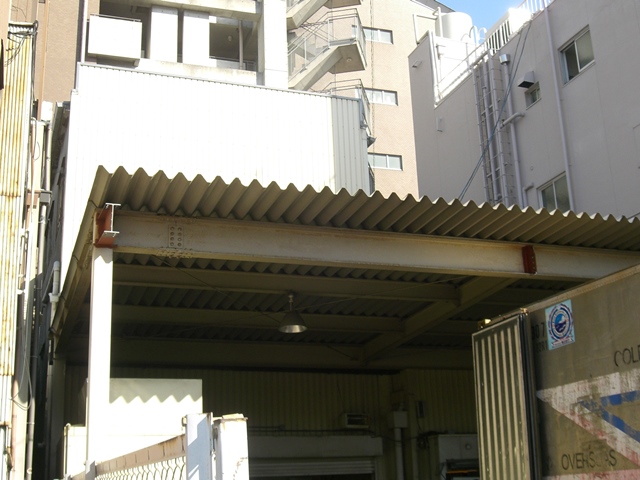

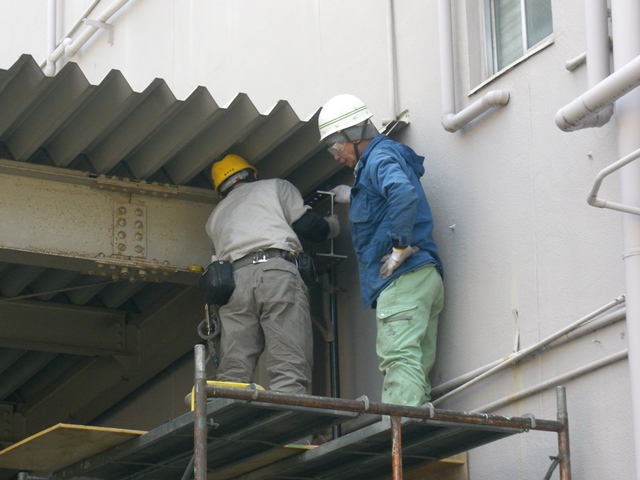

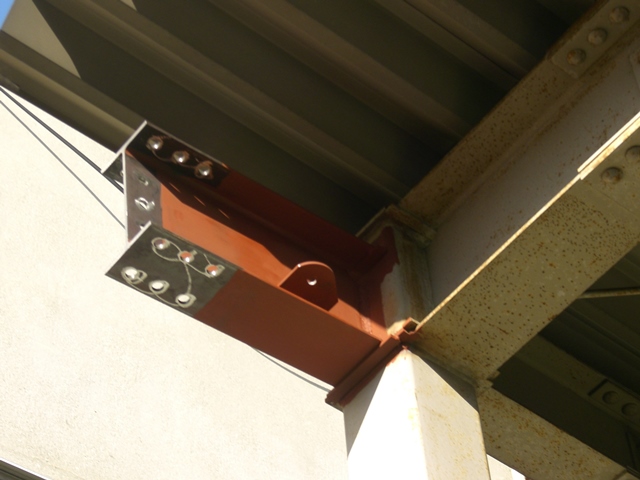

   既設鉄骨梁に鉄骨ブラケット溶接留め。
 鉄骨ブラケット。

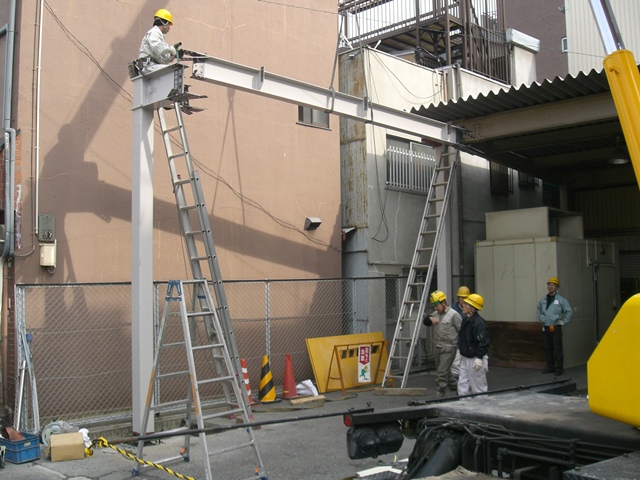

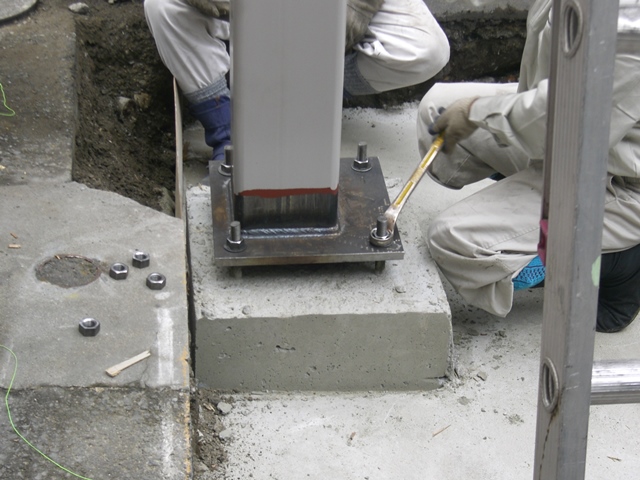

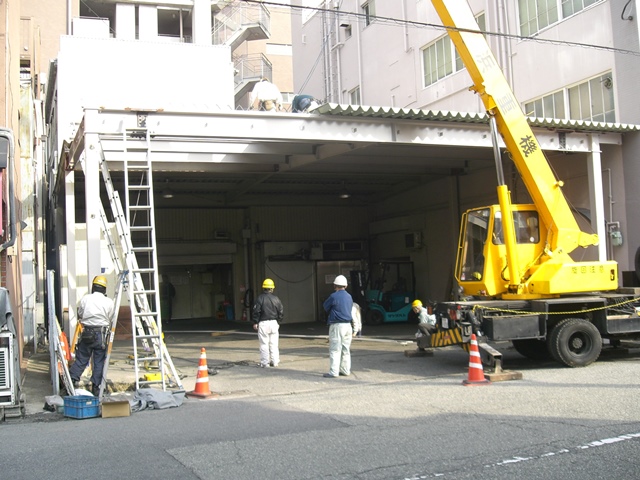

 工場製造柱吊り込み。  基礎にアンカー留め。

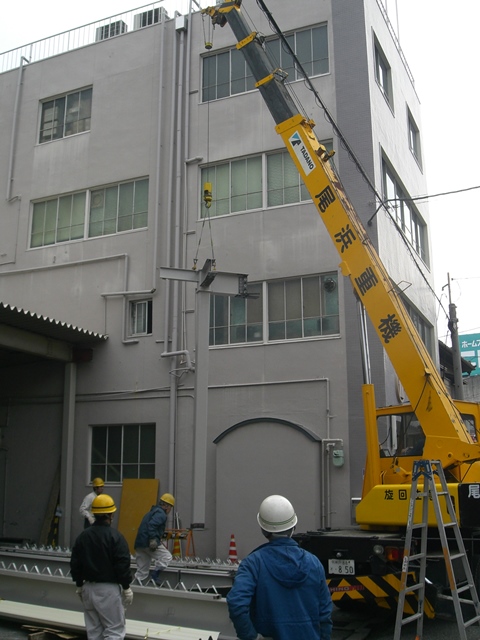

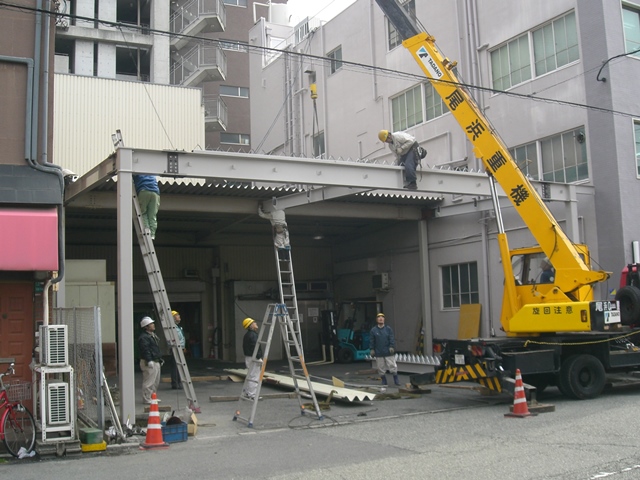

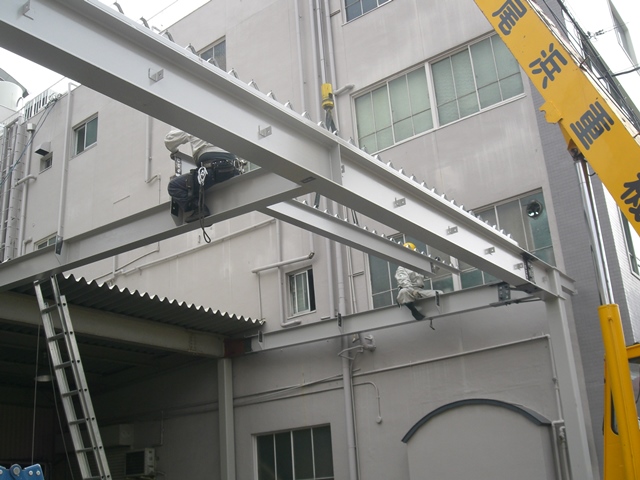

 梁鋼材吊り込み。

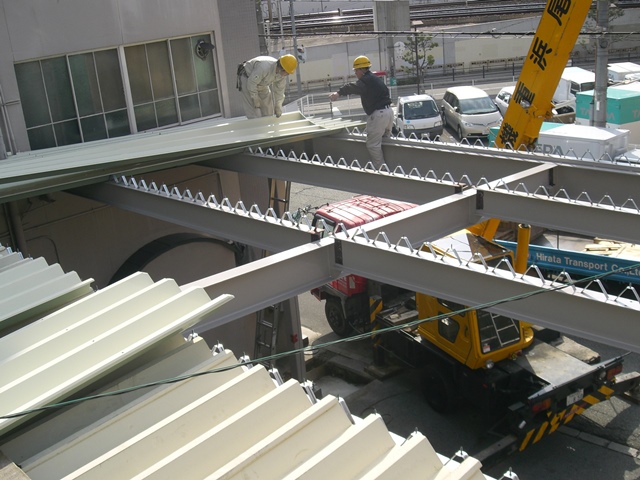

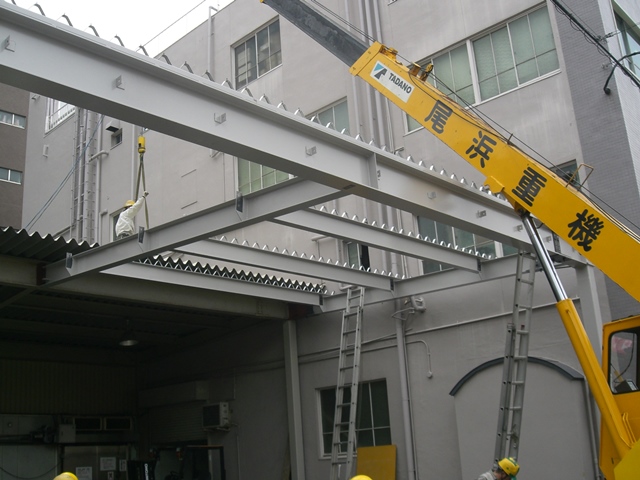

 折板屋根受け小梁吊り込み。

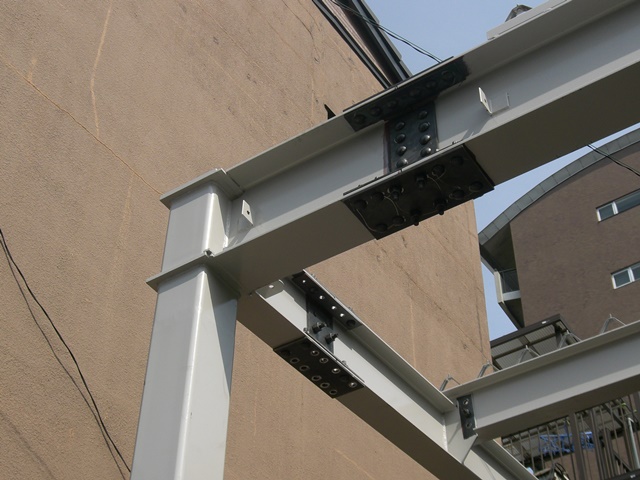

 H鋼接合部高力ボルト留め。

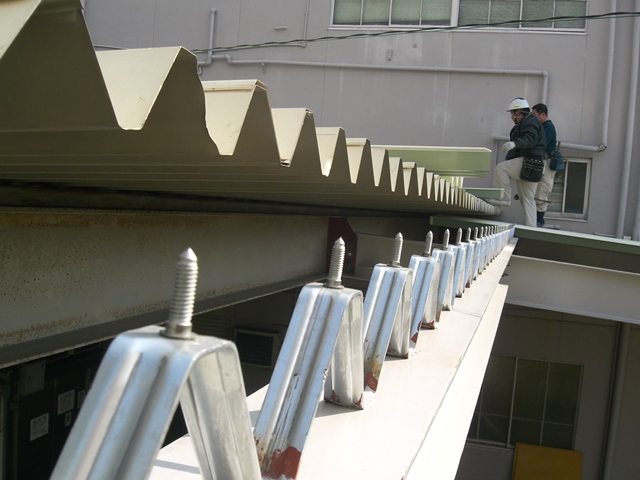

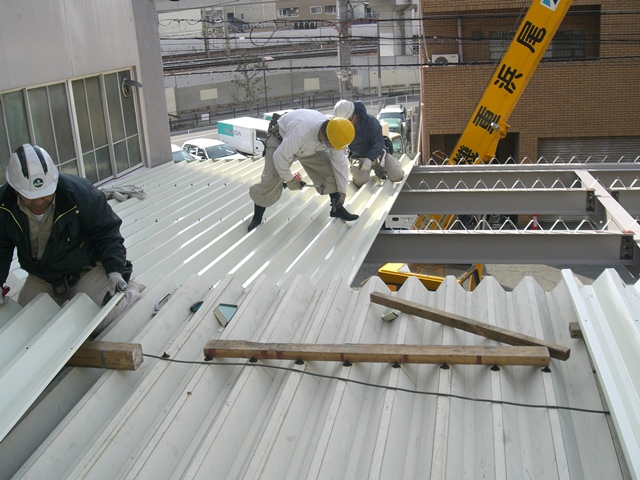

 折板屋根受け。  折板屋根吊り込み。
 建物壁取合い、折板凹凸切り欠き加工。

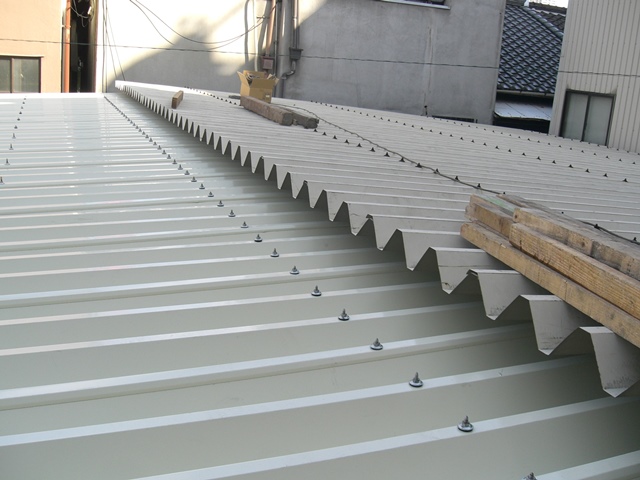

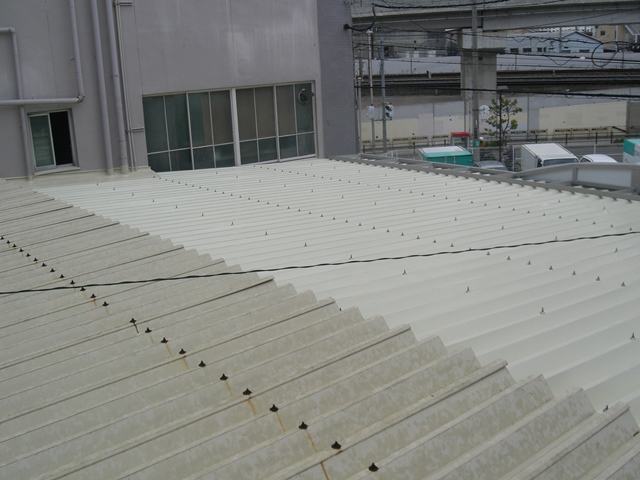

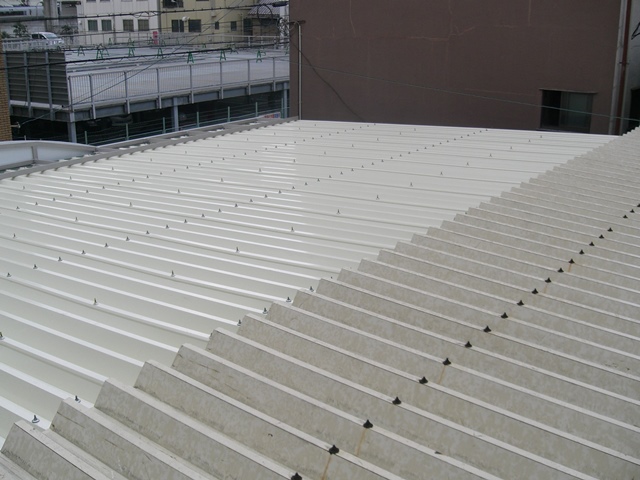

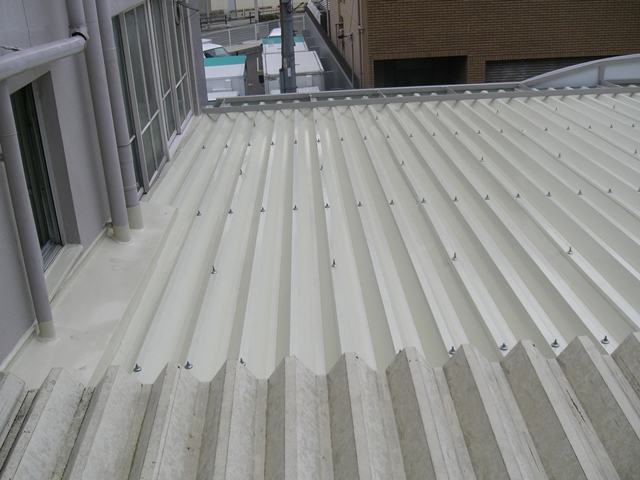

 折板屋根取付。

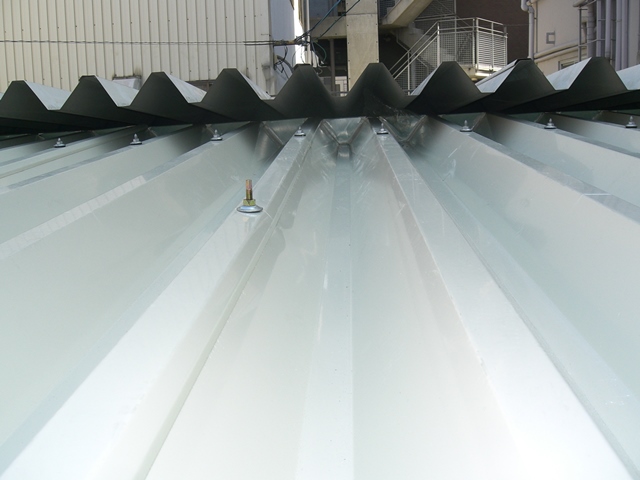

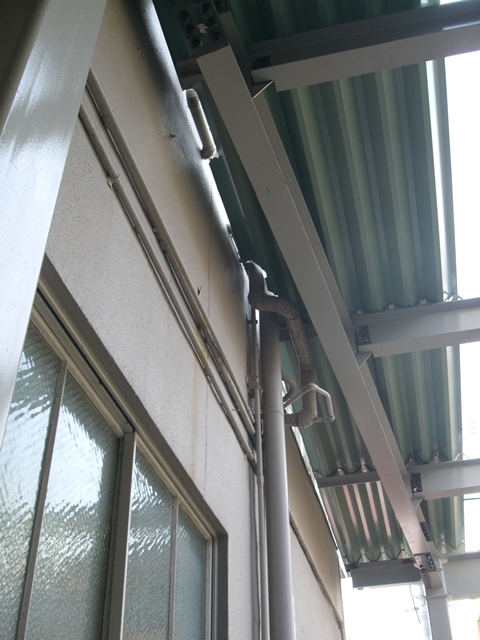

 左側新設屋根。  車排気ガス流出させる為に折板間に隙間を計画。

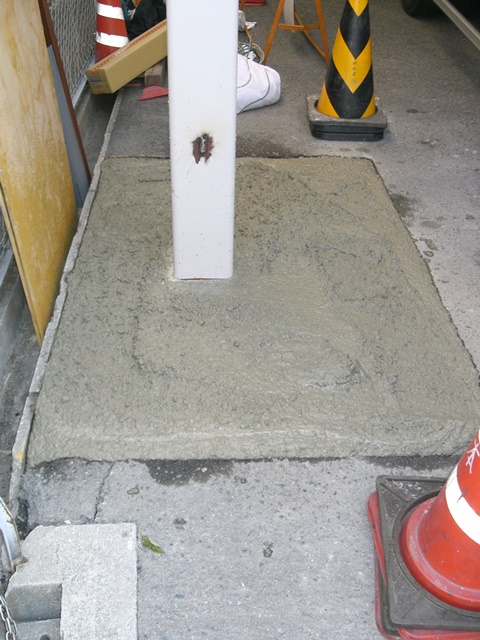

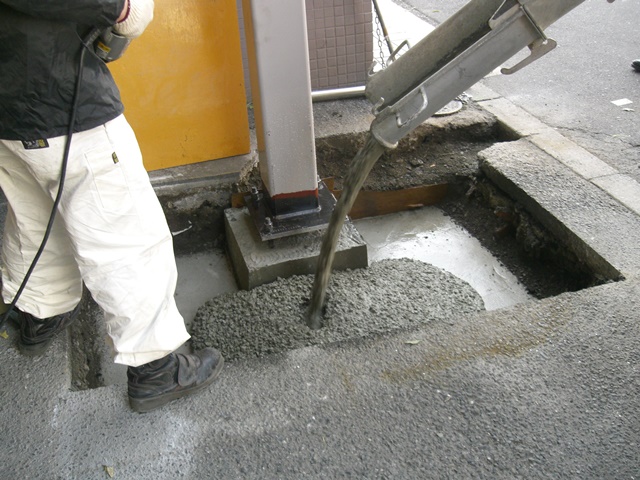

 柱基部仕上げコンクリート打設。

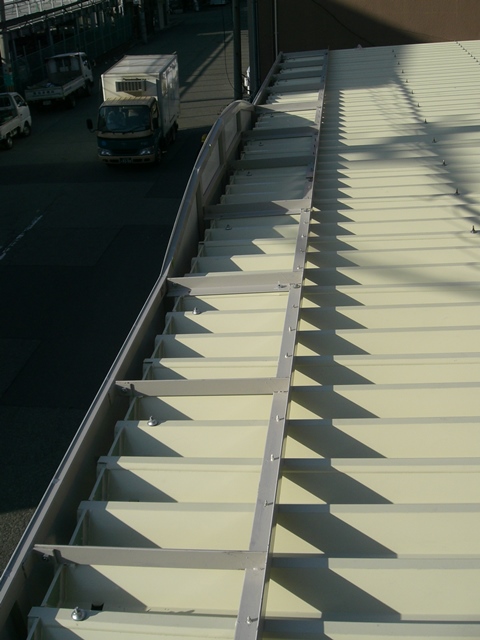

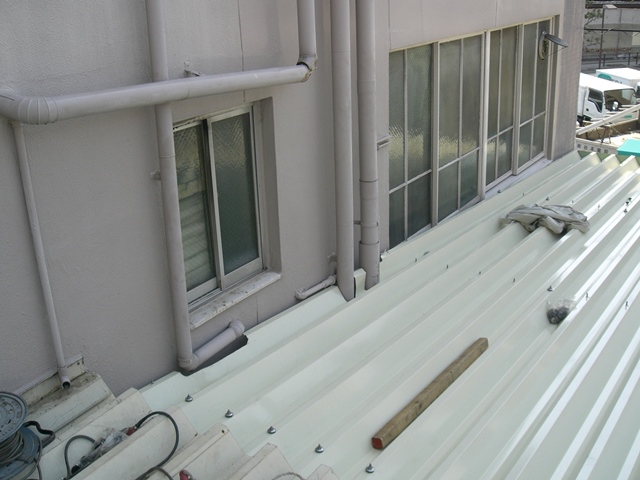

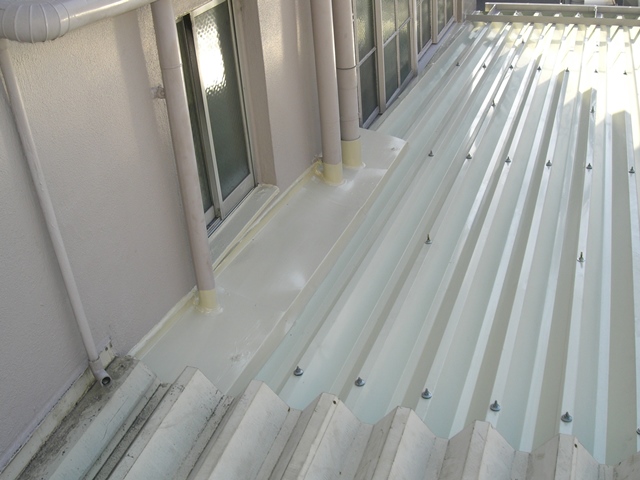

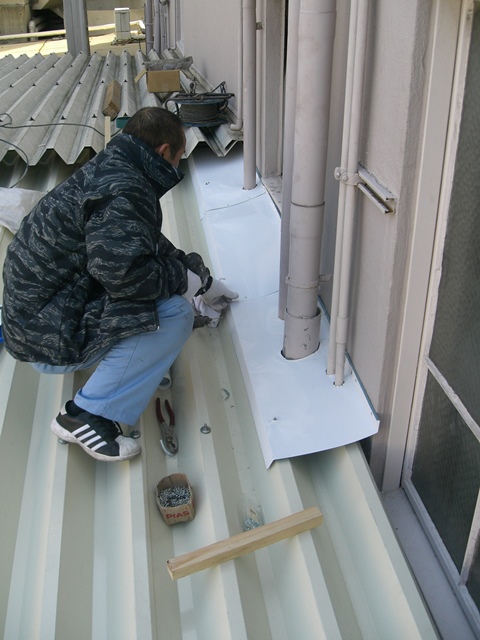

 建物壁、折板屋根取合い部水切り他雨仕舞。

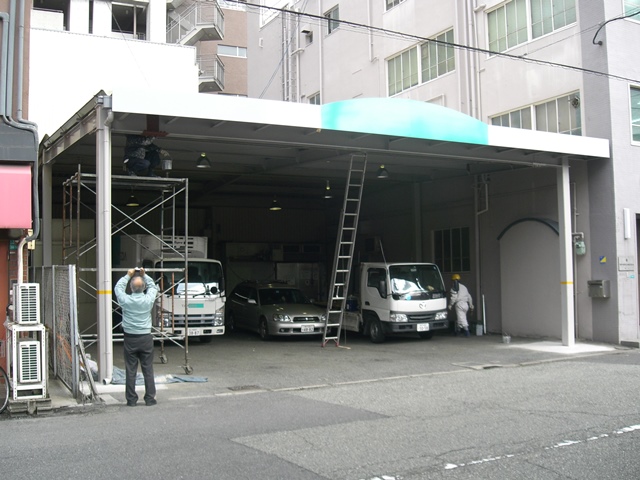

 新設折板屋根軒先小口、化粧板取付。  化粧板シート張り。屋根下照明増設。

施工後

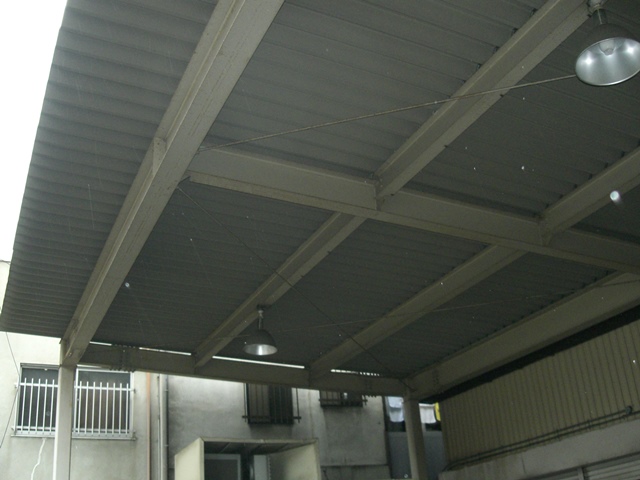

施工後。
