施工事例（工事別/衛生）detail

工事名	期間	所在地	概要
T社ＷＣ改修工事	H27.9.8～10.16	大阪市浪速区	WC改修及びそれに伴う配管経路変更工事

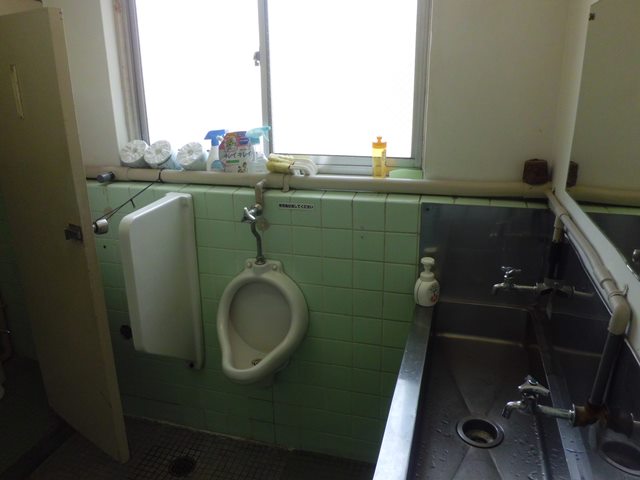

施工前

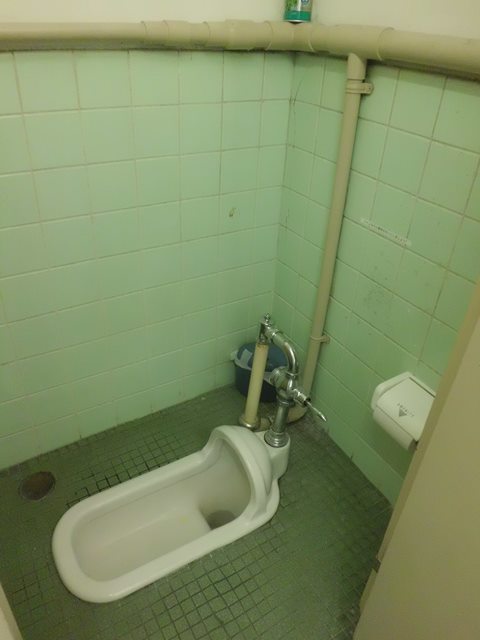

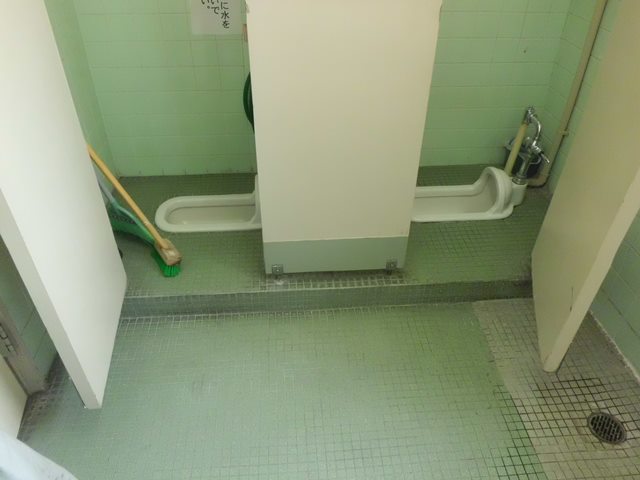

RC造4F建の建物内の男女兼用和式トイレを洋式女子専用に改修する依頼でした。

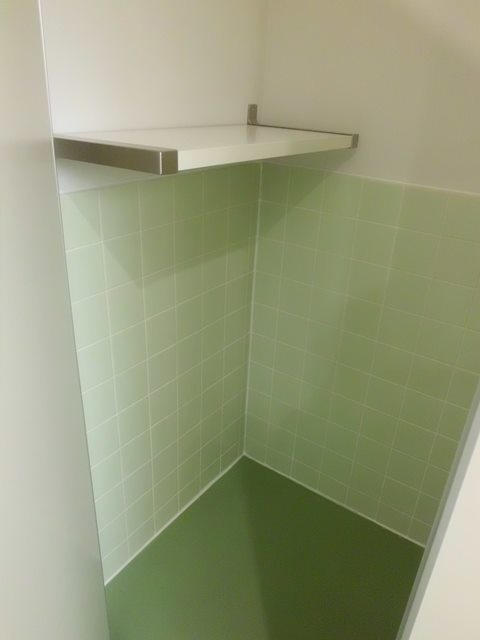

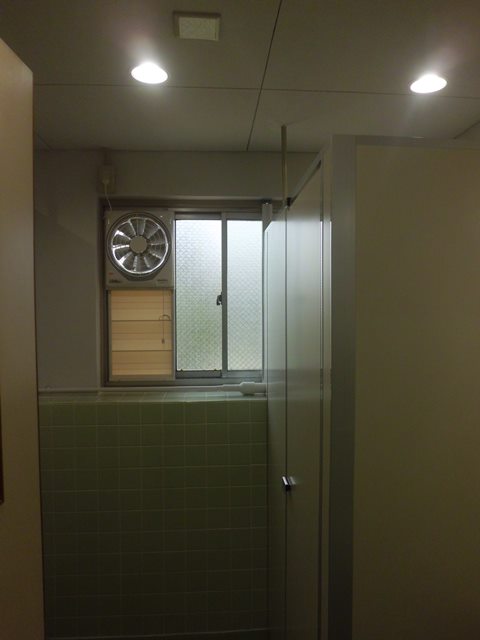

洋便器トイレブース×2、掃除用具収納ブース×1、及び手洗いスペースを配置する計画でした。

施工中

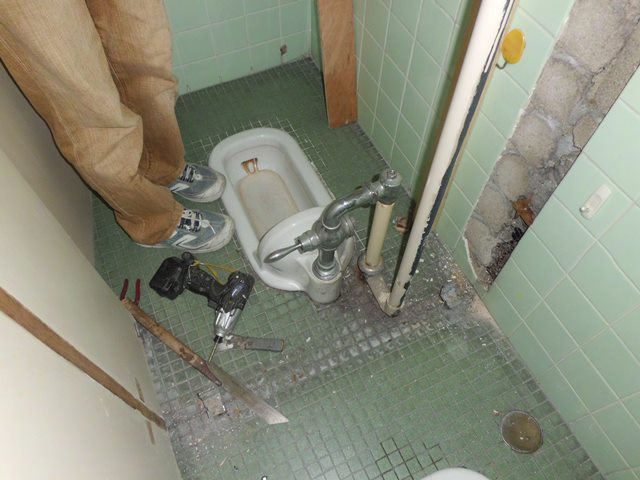

既設間仕切撤去。

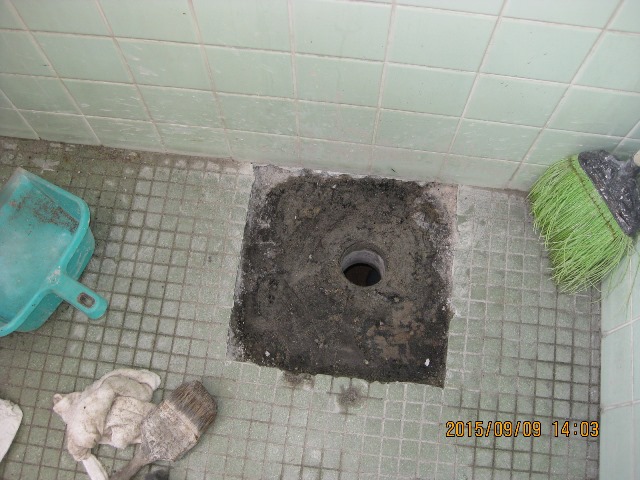

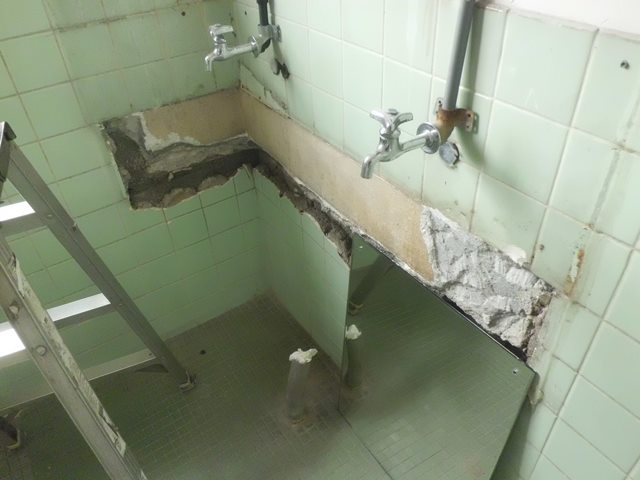

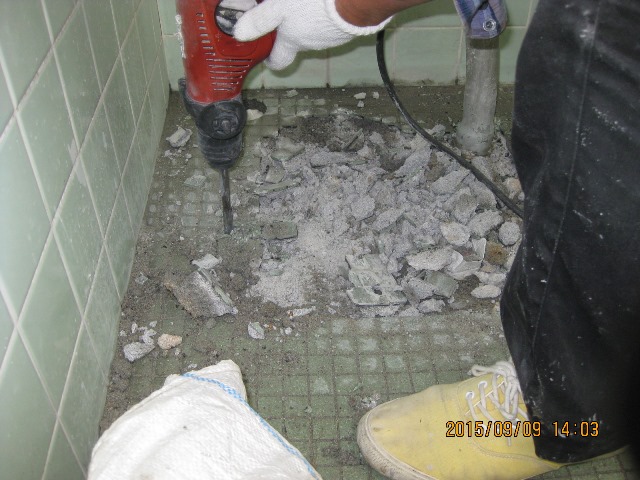

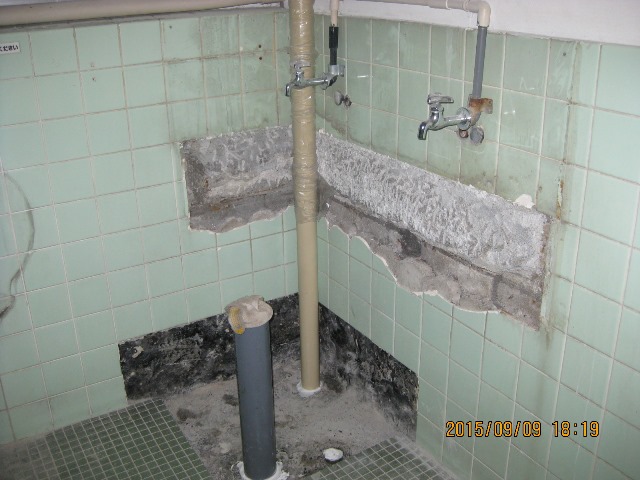

手洗いシンク撤去。	汚水管新設位置土間撤去。

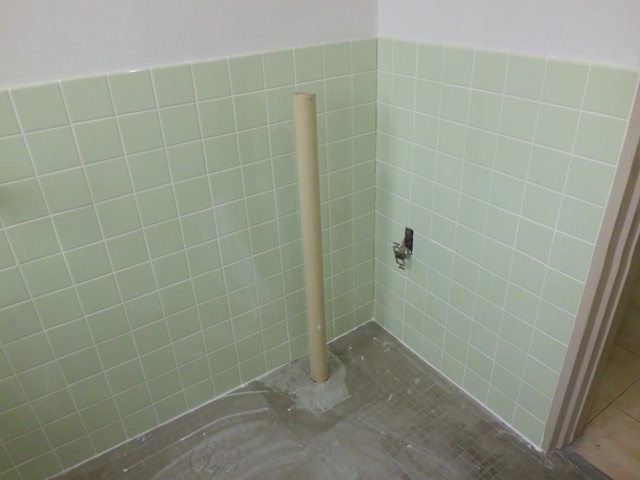

旧防水層露出。	汚水管・通気管設置。

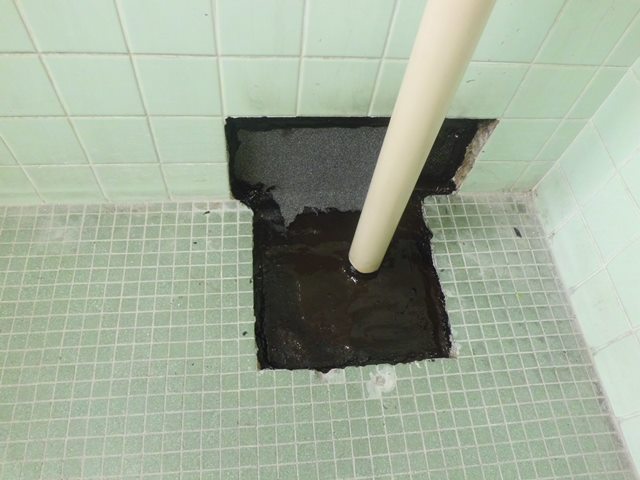

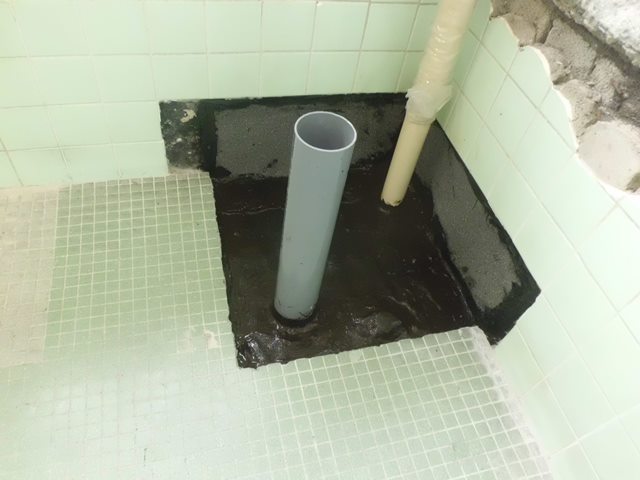

配管廻りシーリング。	アスファルト防水。

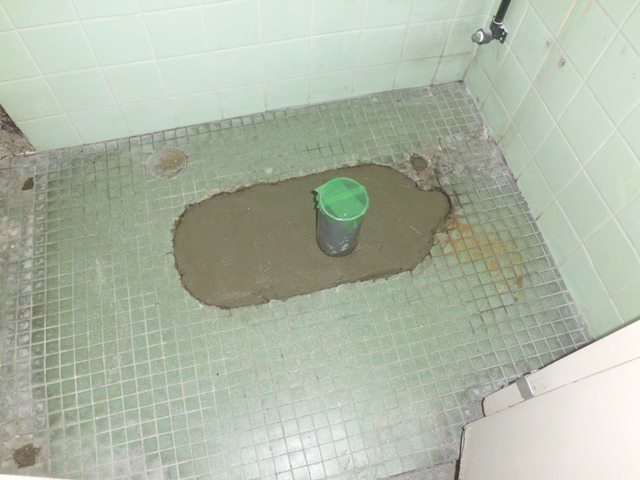

アスファルト防水。	和式便器跡防水モルタル打設。

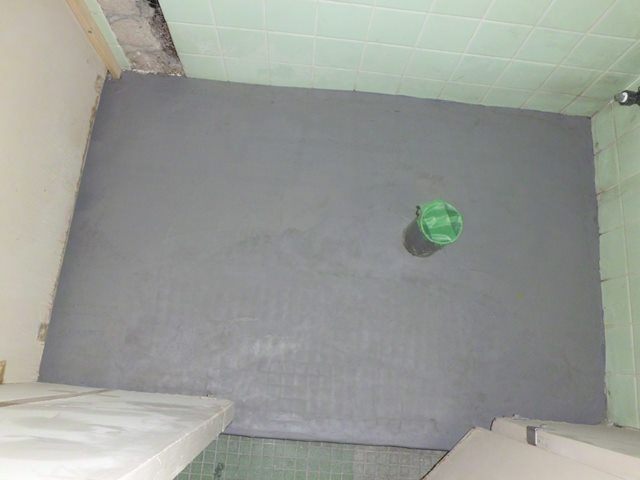

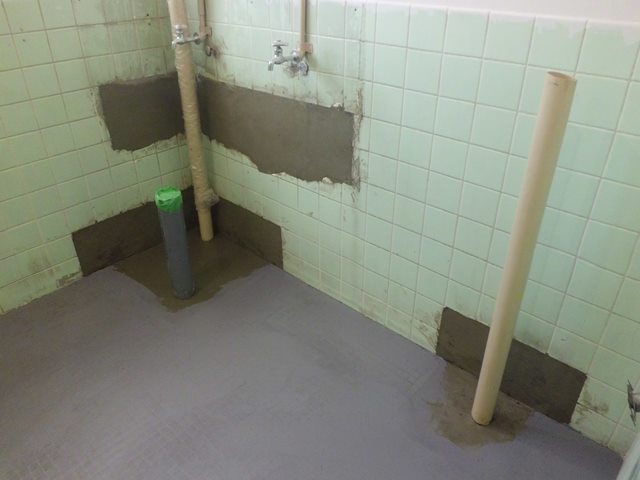

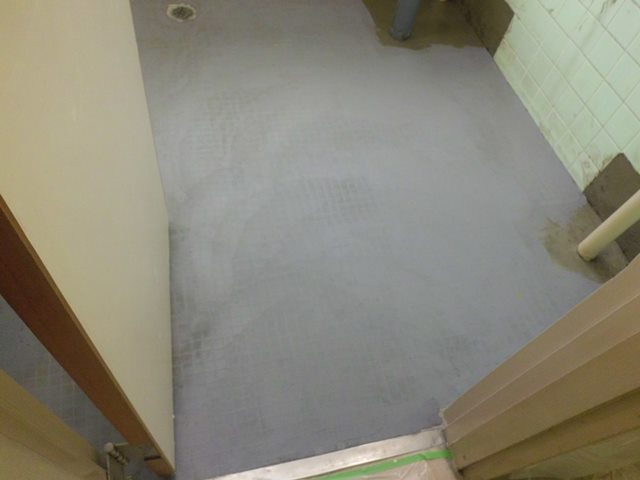

土間タイル面カチオンしごき。

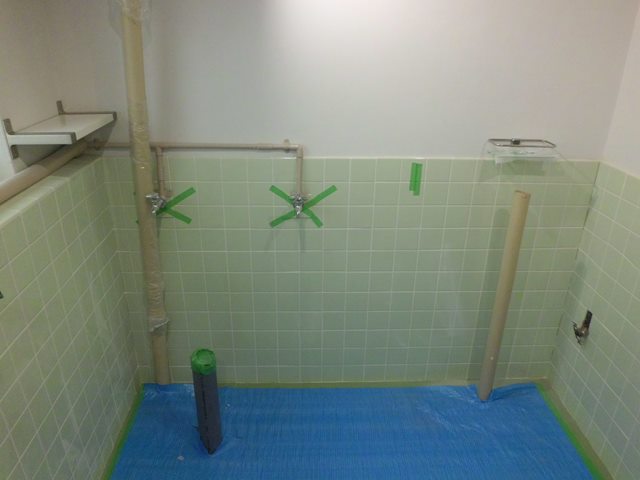

腰壁100角タイル増し張り。

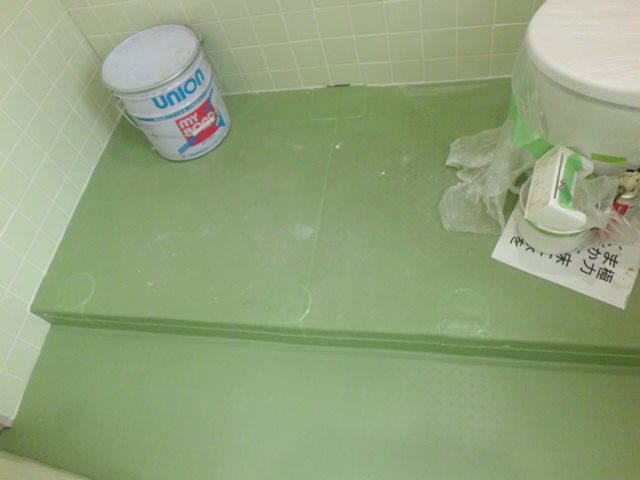

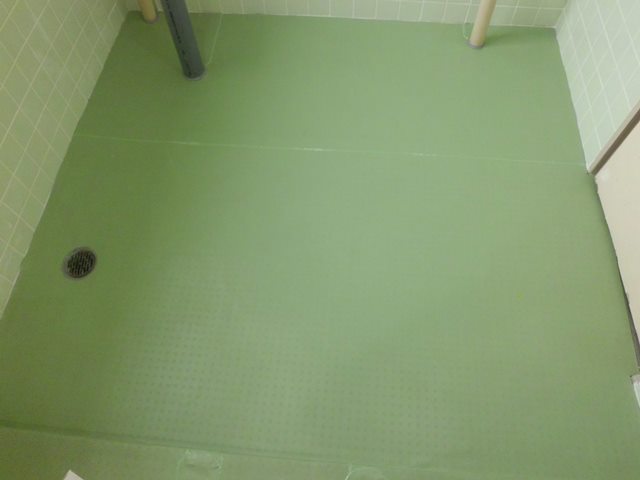

床塩ビ防水シート張り。

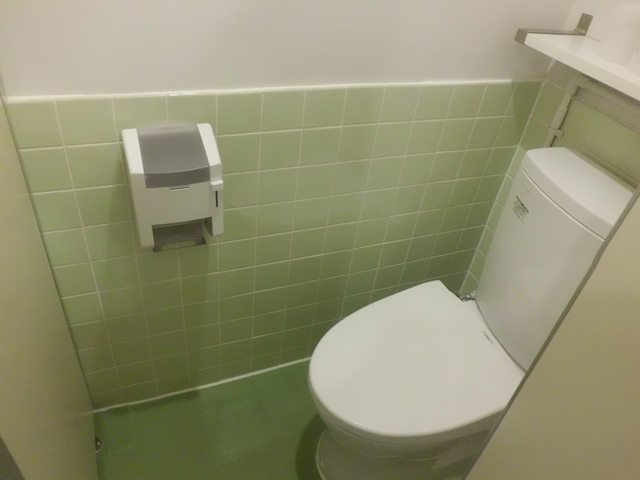

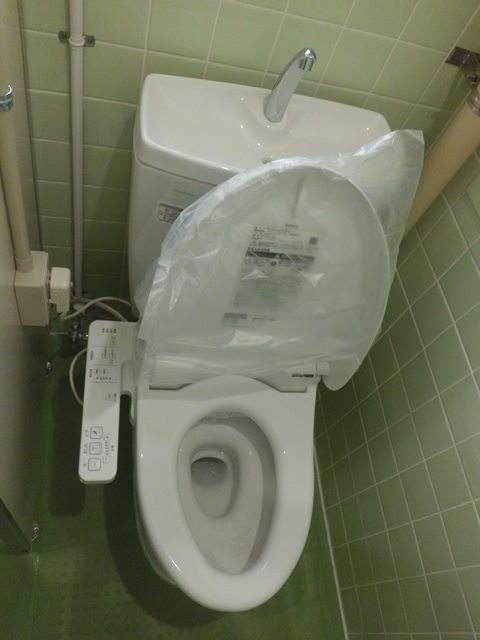

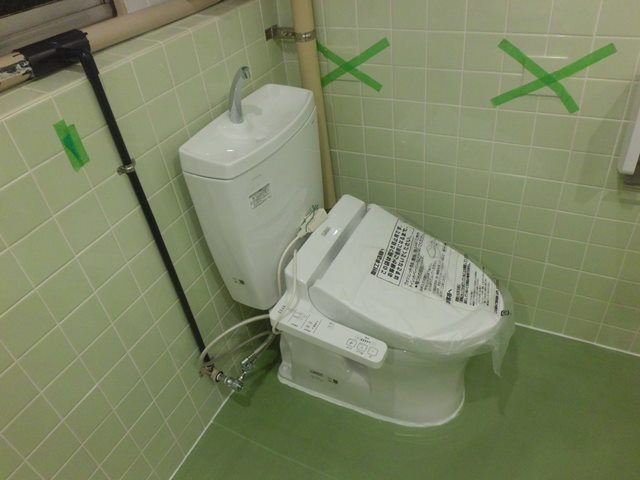

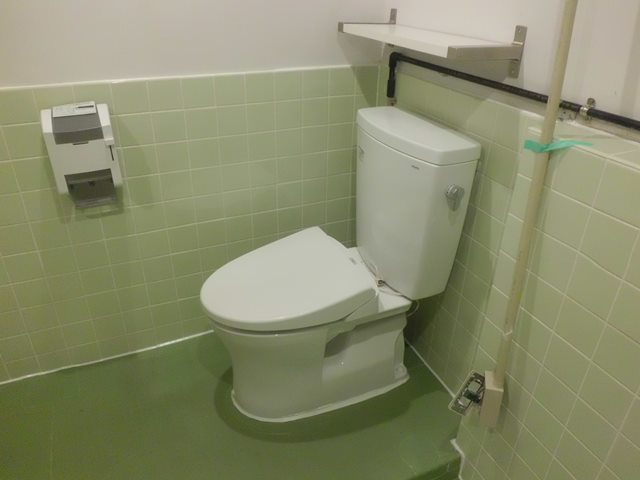

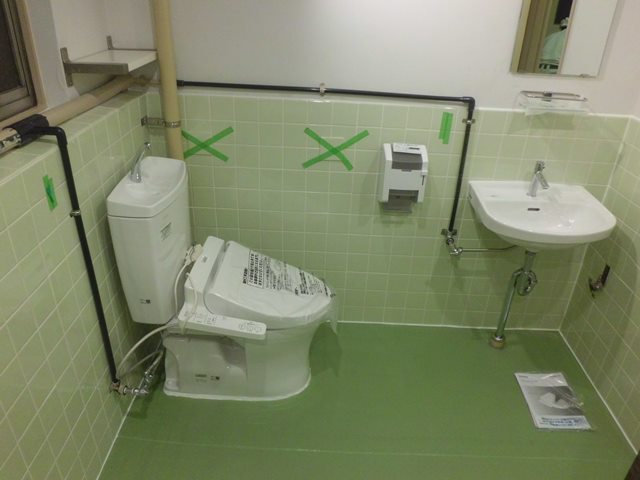

腰掛便器設置。ペーパーホルダー、棚取付。

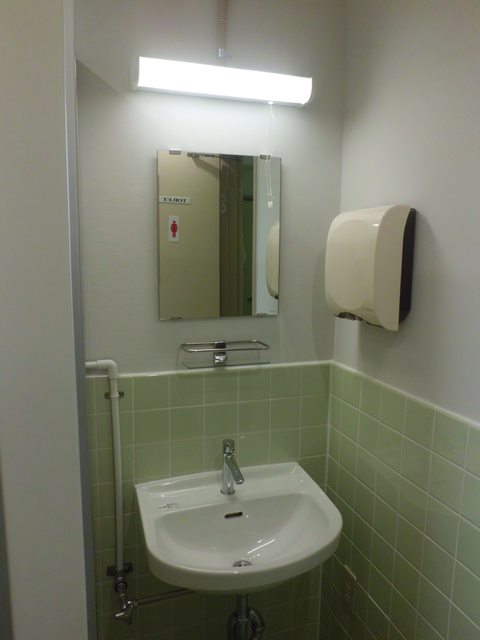

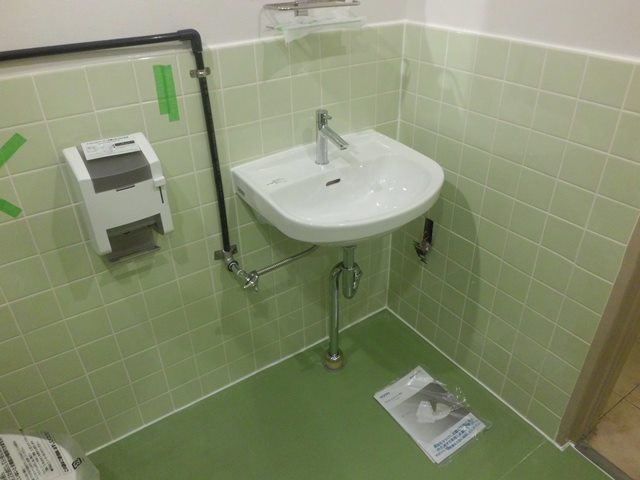

洗面器取付。

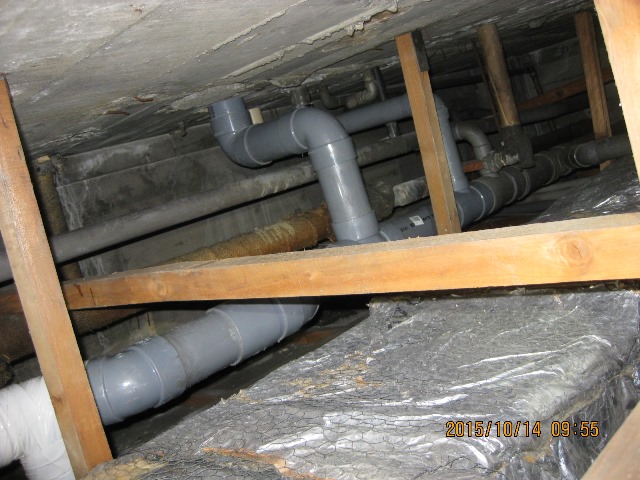

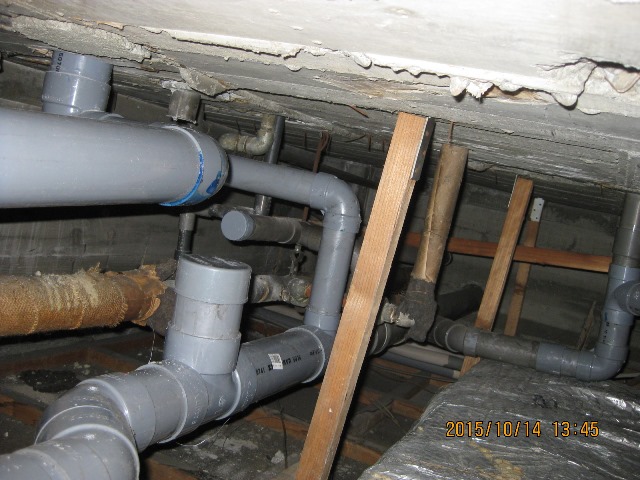

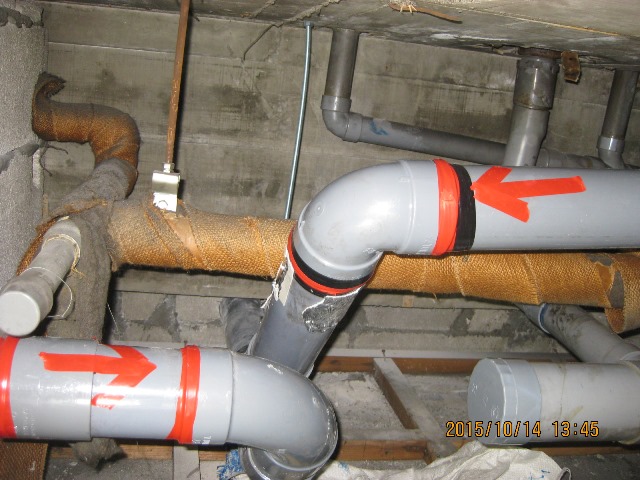

汚水の流れが悪い為床下を点検したところ、汚水管の勾配がゆるく汚物が上手く排出されていない状態でした。

建物内部で汚水管の勾配を変えることが構造上不可能だったので、外部から汚水を処理する計画としました。

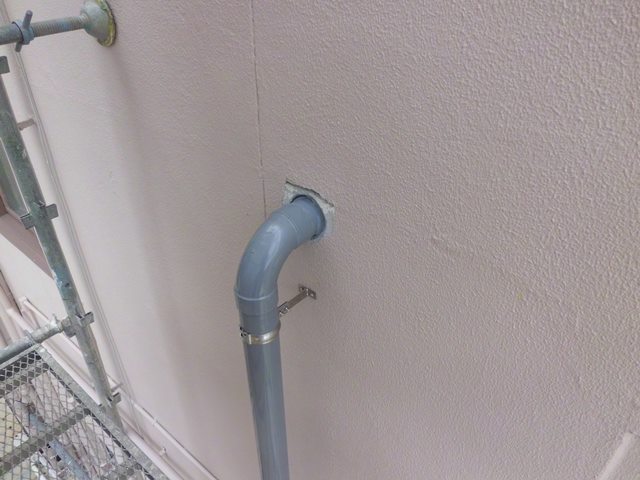

外壁にコアを開け、既設配管の横走りの距離を短くしました。

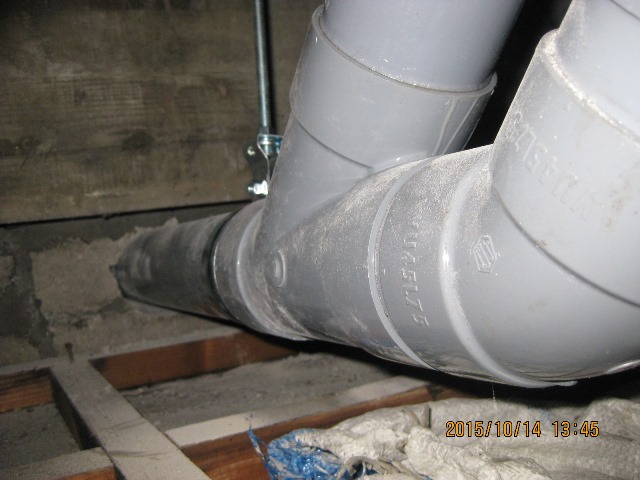

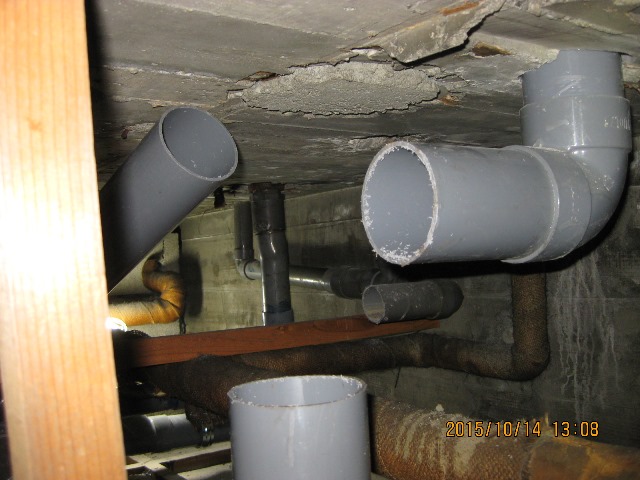

新設汚水管を集約させ	コアより外部へ排出。

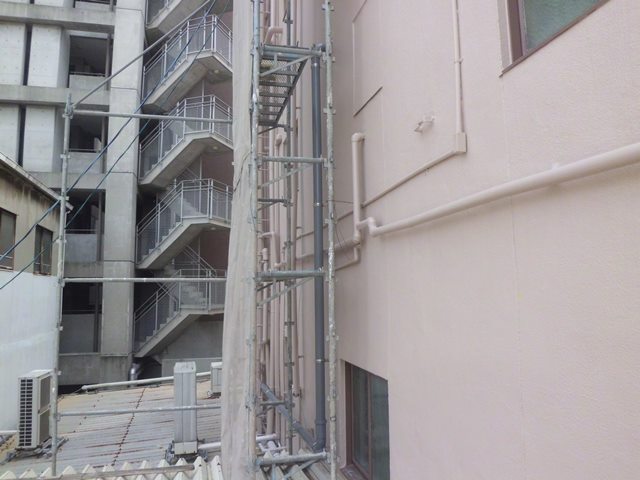

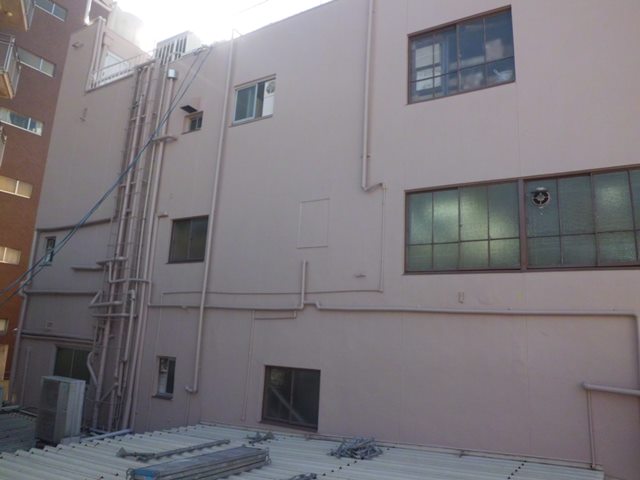

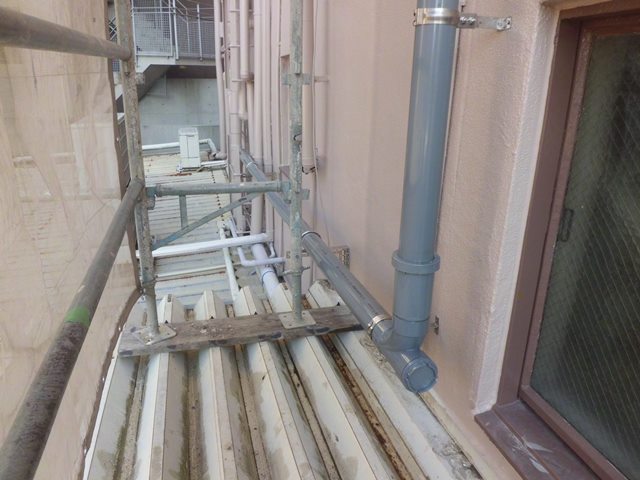

外部に足場を架設。汚水管を配管。

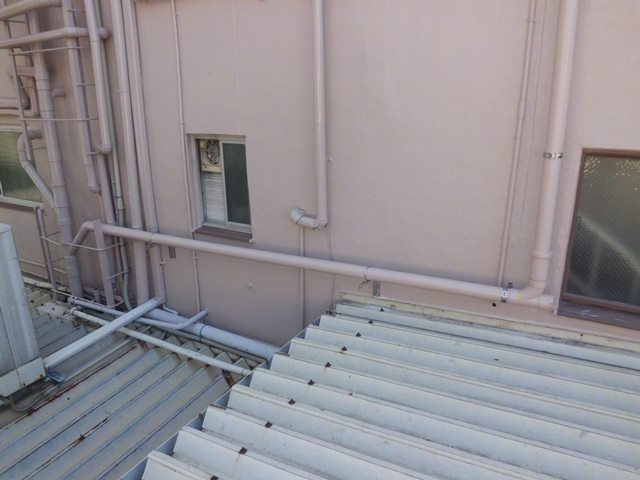

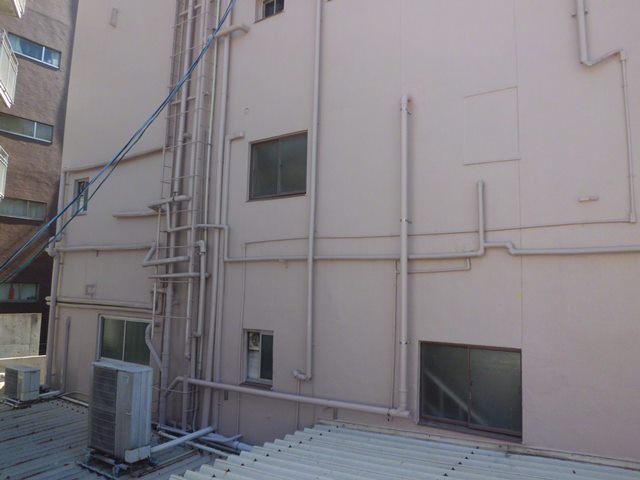

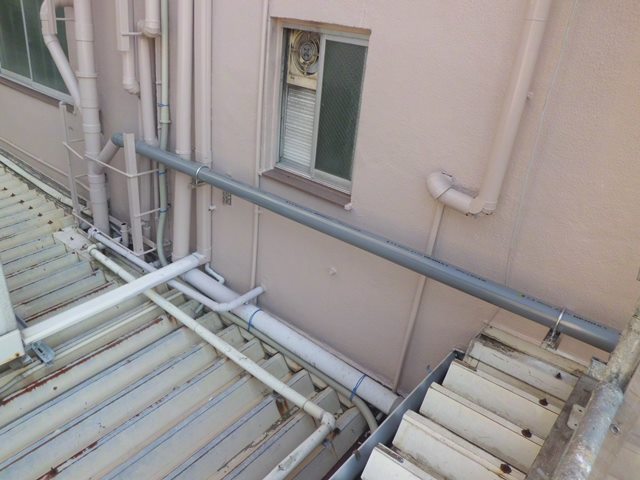

外部汚水管に接続。
